Dorre belarra rake birakaria birakaria rake birakaria

Shuoxin da dorre belarra rake birakaria rake birakaria rake-raketaren fabrikatzaile eta hornitzailea Txinan, haiek handizkako dorreak haragi birakaria birakaria rake birakaria.

Rolary Rakes eskuragarri daude biraketa eta malguki motako motako. Eragiketa egitean, traktoreak aurrera egin du traktoreak eta potentzia irteerako ardatzek bultzatuta.

Erdian instalatutako kamera finko batek kontrolatzen du eta ardatz zentralaren inguruan biratzen da, belarra eta belarra kentzea bezalako ekintzak osatzeko.

Udaberriko birakari birakaria udaberriko hortzekin hornituta dago, zati birakor baten inguruan, eta udaberriko hortzak indar zentrifugo batek irekitzen ditu sward funtzionamendua egiteko.

Udaberriko hortzetako muntatzeko angelua aldatzen baduzu, belarra egin dezakezu.

Belar birakariaren erraustegiak belar solteak, larre galera baxua, argi-kutsadura eta funtzionamendu abiadura ditu gehienez 12 eta 18 km / h-koak, jasotzeko ekipoekin jasotzeko errazak izan daitezen.

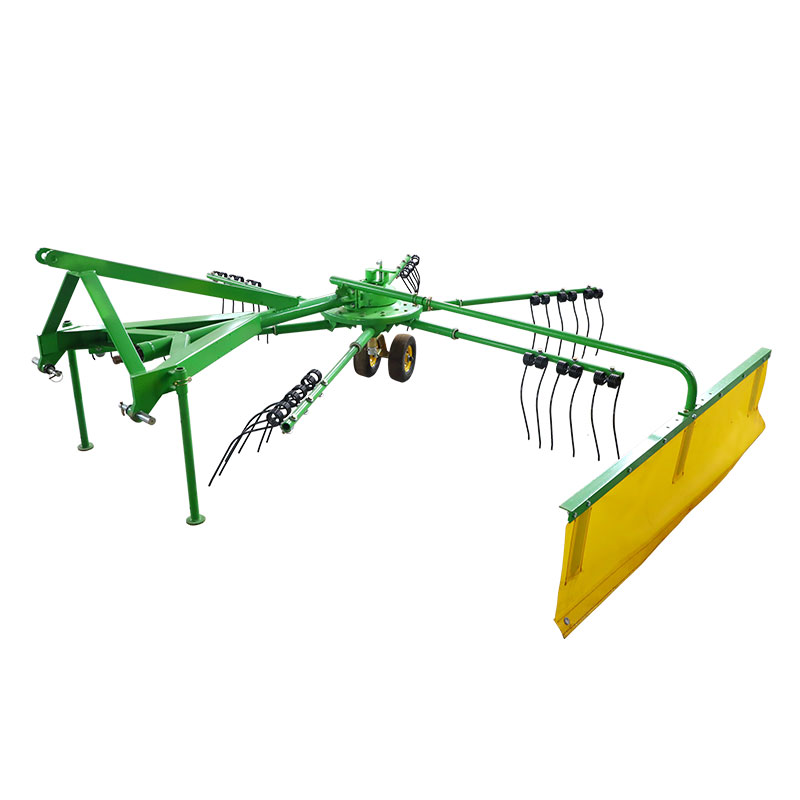

Rach Rolary Horizontala batez ere esekidura gailu bat da, oinez gurpila, harri bat, biltzailea biltzeko eta abiadura erreduzitzailea. Lanean zehar, traktorearen potentzia irteerako ardatzek ematen dute. Bere funtzionamenduaren printzipioa da. Transmisio bateratuko engranaje-kutxaren bidez, lehen mailako ertzaren hezarpenaren bidez transmititzen da. Jaw hortz hortzetako muntaia txandaka finkatuta dago, txangoan dagoen hortz-eserleku baten bidez. Txandaka biratzen denean, harri-haginetako besoa biratu egiten da, eta, horrela, larreak konturatzen dira. Eragiketa integratuak

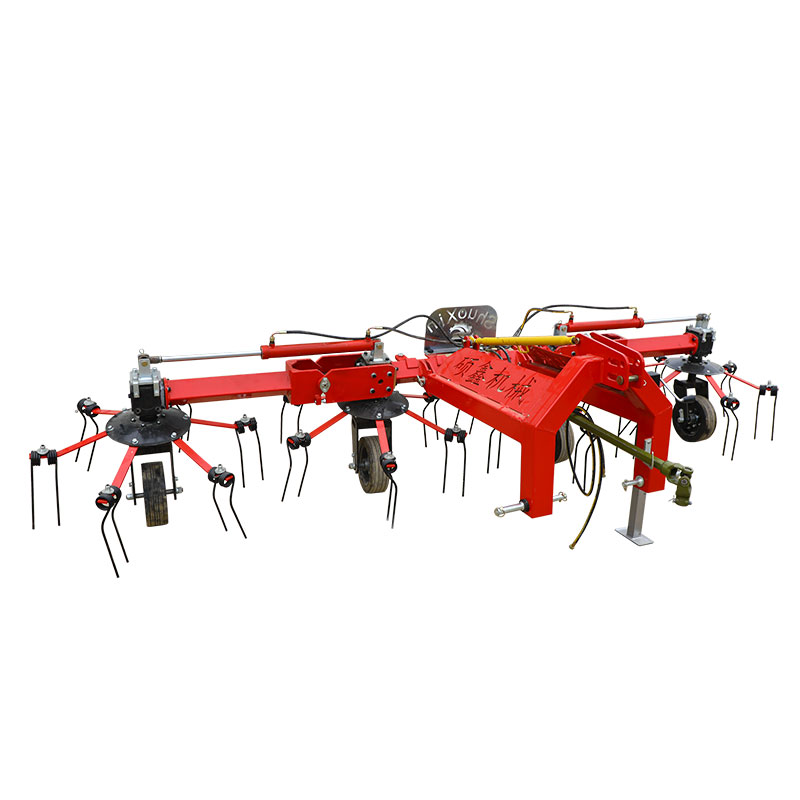

I. Towning Hay Rake Relary Hay Rotary Rake Relan

Arrastoa larre-erreak integratzen dituen bazka biltzeko makina da. Larrearen ondoren, lehenbailehen balizko baldintzak lortzeko, larreak zabaltzaile batekin eguzkia piztu behar da. Zabaltzaileak arloko larreak zabaldu dezake, eta horrek uraren lurruntze azkarra errazten du eta balesan edo lehortzen den larreak moztea errazten du. Larrearen hezetasuna lehortu daitekeen egoerara iritsitakoan, laboreak arrapala duen ukuiluan biltzen dira eta hutsegiteak tartekatu ziren operazioetarako prestatzeko. Arrastoa funtzionatzen duenean, erabili udaberriko hortzak astiro-astiro eguzkia biltzeko edo zabaltzeko, laborantzako hondakin edo harri mistoak saihestuz, larre edo jario berdearen kalitatea hobetzeko.

Mower Industry Industry Standard JB / T 10905-2008 estandarraren arabera, segatzaileek arau hauek bete beharko lituzkete:

Maggot bilduma garbia izan behar da, larre galera da

txikia, eta ihesaren tasa% 5 baino txikiagoa izan behar da;

(2) pila zabalera 2 ~ 4,0 m;

(3) The productivity of alfalfa is 2.0~4.8 hm2/h;

(4) Arraunaren potentzia 17,5-25 kW da.

Rolary Rakes eskuragarri daude biraketa eta malguki motako motako. Eragiketa egitean, traktoreak aurrera egin du traktoreak eta potentzia irteerako ardatzek bultzatuta. Erdian instalatutako kamera finko batek kontrolatzen du eta ardatz zentralaren inguruan biratzen da, belarra eta belarra kentzea bezalako ekintzak osatzeko. Udaberriko birakari birakaria udaberriko hortzekin hornituta dago, zati birakor baten inguruan, eta udaberriko hortzak indar zentrifugo batek irekitzen ditu sward funtzionamendua egiteko. Udaberriko hortzetako muntatzeko angelua aldatzen baduzu, belarra egin dezakezu. Belar birakariaren erraustegiak belar solteak, larre galera baxua, argi-kutsadura eta funtzionamendu abiadura ditu gehienez 12 eta 18 km / h-koak, jasotzeko ekipoekin jasotzeko errazak izan daitezen.

II.main egitura eta funtzionamendu printzipioa

Larrearen norabidearen eta makinaren norabidearen arteko erlazioaren arabera, rake-k bi kategoria horizontal eta alboetan banatu daitezke (ereduak alboko belarra erabiltzen du).

Alboko belarra belar integratua makinaren aurrerapenaren norabidea paraleloan dago. Belarrak mugimenduaren distantzia txikia du eta sartzeak gutxiago izan duenean, uzta ondoren belarraren profila nahiko egokia, soltea eta uniformea ​​da, eta egokia da larre naturala eta belardi artifiziala.

Larre uztaren kalitatea eta eraginkortasuna bermatzeko, alboko errausteen printzipioa eta egitura erabiltzen dira.

1. Rake Power

Ereduak hiru puntuko esekidura hartzen du, traktorearen aurrean dagoen spline ardatz baten irteera batek bultzatzen duena, eta boterea transmititzen du spline ardatz erretrakturen bidez. Hau da, traktorea gidatzerakoan, zintzilikatuta egon ondoren segatzailearen lana borondatez hasi eta gelditu egin daiteke, nahigabea funtziona dezan eta ez da funtziona ez duenean, bere aplikagarritasuna hobetzeko.

2. Erraketaren egitura orokorra

Bezaladorre belarra rake birakaria birakaria rake birakariaLasterketa, berdinketa eta mugitzea bezalako funtzio ugari ditu. Arrastatzea larre garbia eta erregularra integratzeko erabil daiteke, eta larreek bidaiatzeko distantzia laburragoa dute, eta belarra galtzea eta elikadura-osaera handiagoa lortzeko, animalien elikaduraren kontzeptu modernoarekin bat etorriz. Horretarako, gure enpresaren biraketa birakari horizontalaren egitura orokorra jarraian agertzen da.

Rach Rolary Horizontala batez ere esekidura gailu bat da, oinez gurpila, harri bat, biltzailea biltzeko eta abiadura erreduzitzailea. Lanean zehar, traktorearen potentzia irteerako ardatzek ematen dute. Bere funtzionamenduaren printzipioa da. Transmisio bateratuko engranaje-kutxaren bidez, lehen mailako ertzaren hezarpenaren bidez transmititzen da. Jaw hortz hortzetako muntaia txandaka finkatuta dago, txangoan dagoen hortz-eserleku baten bidez. Txandaka biratzen denean, harri-haginetako besoa biratu egiten da, eta, horrela, larreak konturatzen dira. Eragiketa integratuak

III. Zehaztapen

1.Pecification

2. Taula

Biraketa birakariaren erreduzitzailearen beheko muturrean dago. Modu berdinean

6 Rake beso banatzen ditu zirkunferentzian zehar. Rake Hortzak disko biraketan finkatuta daude. Itxaron hortz-beso bakoitzaren amaiera udaberriko raketaren hortz pare bat konpontzen da. Erraza martxan dagoenean, Rake Tooth Besoaren boterea txandaka ematen da, eta Rake Tooth besoa biraketa diskoaren bidez biratzen da, eta, horrela, Rake Rake operazioa gauzatzen da.

Kargatzeko plakaren goiko aldeak helduleku egokitua du (irudian erakusten den moduan), heldulekua altxatzen du eta txalupa biratzen du txipiroien barraren angelua doitzeko. Angelu ezberdinek funtzio desberdinak dituzte, makinak funtzio desberdinak izan ditzan, batez ere belarra, berdinketa, eguzkia lehortzea, migrazioa eta abar.

3.Tine

Rake egitura figura erakusten da. Itxaropenaren hortzaren goiko muturra desplazamendu-forma bihurtzen da, oztopoa gainditzeko elastikotasuna areagotzeko. Tine hortzearen beheko muturra arku forma batean eratzen da, larreak hortz gainazalean altxatu eta biratu ahal izateko, eta udaberriko eraztuna biratu da. Ezkerrera eta eskuinera, itzulien kopurua ezkerreko eta eskuineko lau zirkulu berdina da. 60si2mn materiala, iraunkortasuna iraunkorra eta ona erabiliz.

4.pto ardatza

Unitatearen ardatzak traktorearen irteerako potentzia murrizten du batez ere. Traktorearen potentziaren irteeraren ardatzaren eta abiadura-transmisioaren ertzaren arteko distantzia handia dela eta, transmisioaren ardatzaren amaiera bat traktorearen irteerako ardatzera konektatzen da abiadura eskakizunen eta transmisio-eskakizunen arabera, eta beste muturra akoplamenduaren bidez pasatzen da. Erreduktorearen pinion engranajearen ardatzaren amaierarekin lotuta dago, boterearen transmisio leuna lortzeko.

5.Trazia Mekanismoa

Posizioaren eta egituraren arabera, erredukzioa Palet 4an kokatzen da, bere sarrerako muturreko ertzaren ardatz txikia transmisio-ardatzarekin lotuta dago, eta bevel engranaje-ardatzaren mutur spline amaitzen da diskoarekin lotuta. Egitura beheko irudian agertzen da.

Iv.instalazio-belarra racking haragi birakaria birakaria rake birakaria

Produktuen paketatze zerrendaren arabera zuzendu ondoren, hautatu solairu laua eta jarraitu muntaketa ordenan.

1. Biratu marko nagusia hankaz gora, eta ondoren instalatu oinez pneumatikoak;

2. Biratu marko nagusia hankaz gora eta jarri bi hanka aurrean, marko nagusia orekan mantentzeko.

3. Muntatu goiko zurtoin hagaxka aldi berean, arreta jarri hagaxkaren muturreko hartzak Cam groove-n egon behar duela ziurtatzeko, beraz, kamera biratu ahal izateko, tine hortza buelta emateko;

4. Instalatu belarra Baffle konektatu hagaxka eta konektatu belarra baffle.

Sartu sarrerako ardatza Sarrerako unitatearen ardatz spline ardatzan 6 eta ziurtatu PINa instalazioa osatzeko.

V.Operazioa eta erabiltzea

1. Erabat gehitu lubrifikatzailea erabili aurretik biratu zati bakoitzari;

2. Egokitzerakoan, jaitsi poliki-poliki ezarpena lurrera lurrera traktorea gelditzeko eta gelditzeko. Doikuntza eta mantentze zorrotza abioko egoeran;

3. Eragiketa garaian, gidariak funtzionamendua hasi aurretik ez dago inor edo bestelako oztoporik ez dagoela;

4. Lanaren amaieran, berdinketa gunea aukeratu behar da, inplementuen aparkaleku segurua ziurtatzeko;

5. Eragiketa egitean, ez dute arbitrarioki txanda zorrotzak egingo, eta debekatuta dago inplementazioa lurra biratu gabe igotzea.

6. Garraioan, kendu atzeko irteera-tresnak makina erreminta gelditzeko, makina-erremintak lurretik 20 cm baino gehiago igoko ditu eta garraioa errazteko belarraren hagaxka lotzen du.

Vi.Maince eta Arazoak konpontzeko

1. Egiaztatu aldian-aldian torloju eta fruitu lehor guztien estutzea;

2. Engranaje-koadroko lubrifikazioa lekuan, biraketa malgua dela ziurtatzeko;

3. Errodamendua kaltetuta ez dagoela ziurtatzeko, hortz-forma itxura aproposa da, higatutako edo kaltetutako piezak ordezkatzea;

4. Egiaztatu dagokion gaiak 8 orduz.
