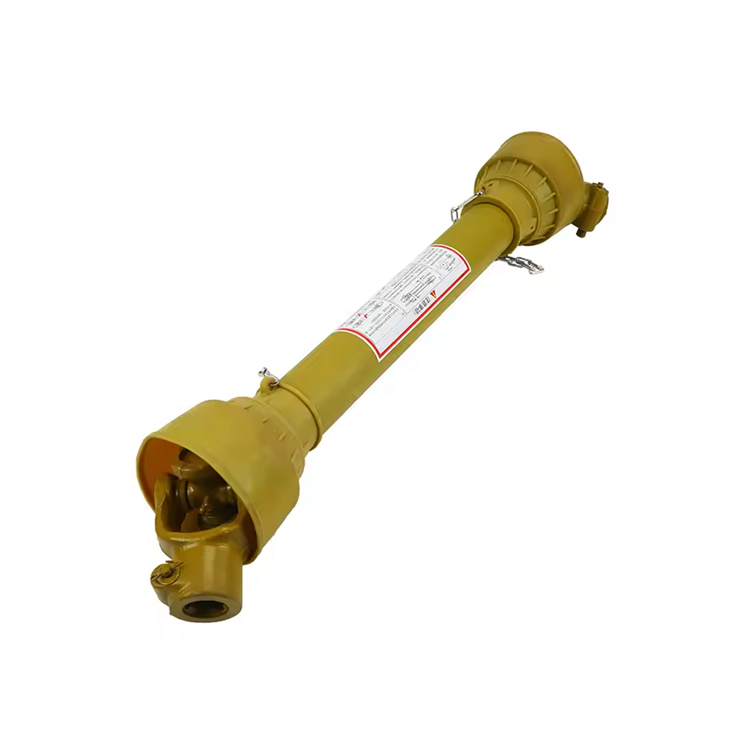

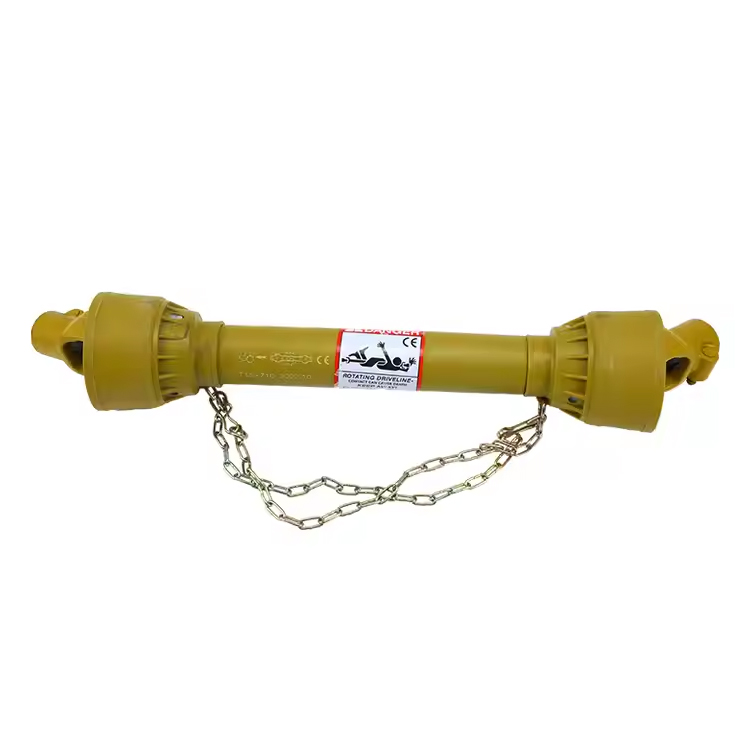

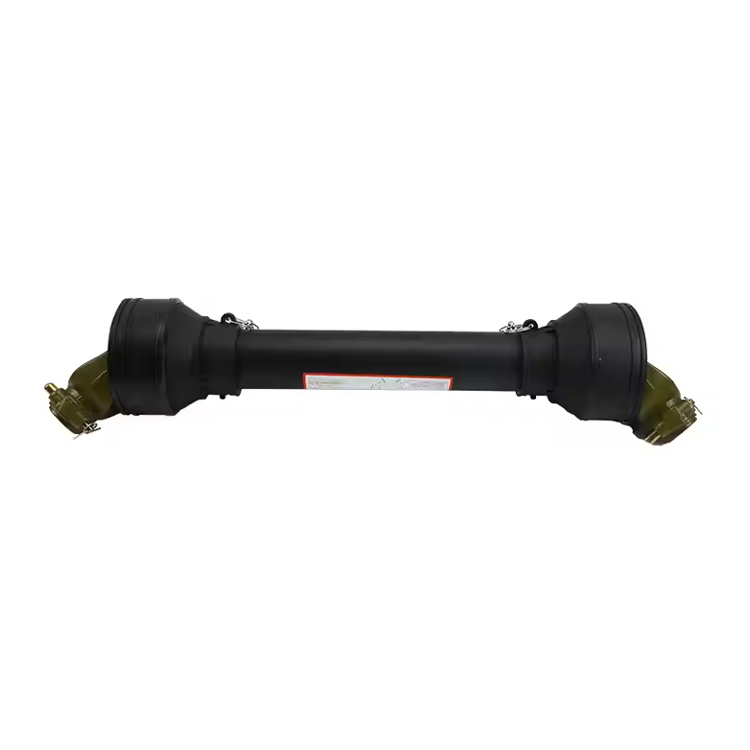

Traktore unitate ardatzak

-Atraktore unitate ardatzaknekazaritzako makinetan potentzia transmisio sistemaren osagai garrantzitsuak dira. Funtzio nagusia da motorraren energia modu eraginkorrean transferitzea gurpilekin edo nekazaritzako makineriarekin batera, muntarioa izan dadin, traktorearen eraginkortasun operatiboa eta gidaritza segurtasuna bermatzen dituena.

Egiturazko konposizioa

Transmisio ardatz hodia: indar handiko aluminiozko aleazioaz egina, energia transmisiorako osagai nagusia da eta momentua jasan dezake eta estresa okertu dezake.

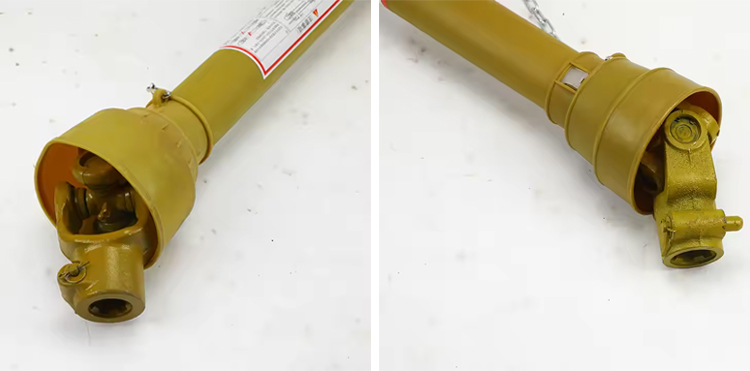

Juntura unibertsala: hegazkin berean ez dauden sarrerako eta irteeraren arteko energia transmisioa ahalbidetzen du. Gehienezko angelua 80 ° -ra iritsi daiteke. Baloi kaiola egitura bat hartzen du transmisio leuna bermatzeko.

Akoplamendua eta beirazko ardatza: engranaje-kutxa eta disko ardatza lotzen ditu. Erlezurreko engranaje angeluzuzeneko diseinuak transmisioaren zehaztasuna hobetzen du.

Errodamenduak eta zigiluak: Groove bola errodamendu sakonak (abiadura handiko eta karga astunetarako), errodadura zilindrikoak (karga-edukiera sendoarekin) eta errodamendu labaingarriak (abiadura txikiko eta karga astunetarako) erabiltzen dira. Olio zigiluek olio lubrifikatzailearen ihesa ekiditen dute.

Forma eta ezaugarri arruntak

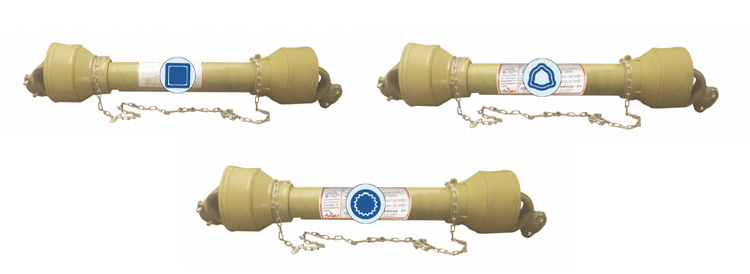

Forma splinetraktore unitate ardatzakBiraketa-eraginkortasuna eta karga-edukiera zuzenean eragin dezake eta aplikazio eszenatoki desberdinetarako ere aplikagarria da.

Spline angeluzuzena

● Diametro txikiko zentrentuen metodoa hartzen du, zentrazioaren egonkortasun ona bermatuz. Bero tratamenduak eragindako deformazioa zehaztasun handia bermatzeko artezteko bidez ezabatu daiteke.

● Hortz anitzekin, karga barreiatu dezake eta konexio finkoetarako edo karga ertainekin lotzeko konexioetarako egokiak dira.

● Hortz-erroa nahiko baxua da, estresa gutxiago kontzentratzea lortuz. Ardatzaren eta hubaren indarra gutxiago ahuldu da, eta zehaztasun handia lor daiteke artezteko bidez.

● Traktoreen, automobilen, makinen erreminta eta abarren transmisio mekanikoetan erabiltzen da eta bereziki egokia da lerrokadura eta orientazio altuak behar dituzten egoeretarako.

Involute spline

● Hortzetako profila inbertsio kurba da. Kargatzen denean, indar erradiala sortzen du, hortz bakoitza berdinduta dagoela ziurtatuz, indar handia eta zerbitzu luzeko bizitza lortuz.

● Alboko hortzetarako lerrokatzeko edo diametro handiko edo diametro txikiko lerrokatzeagatik ere erabil daiteke.

● Prozesua engranajeen antzekoa da, zehaztasun handia eta trukagarritasuna lortzea errazten du.

● Karga handiekin, lerrokatze-zehaztasun eskakizunekin eta dimentsio handiekin konexioetarako egokia da.

Spline triangeluarra

● Tratamendu sinplea: hortzak txikiak eta ugariak dira, doikuntza eta muntaia errazten dituzte eta ardatz eta gunea ahultzea minimoa eragiten dute.

● Diametro txikiekin eta karga txikiekin lotura estatikoetarako egokia da, esaterako, harresi meheen konexioak.

● Egitura sinplea eta fabrikazio kostu txikia.

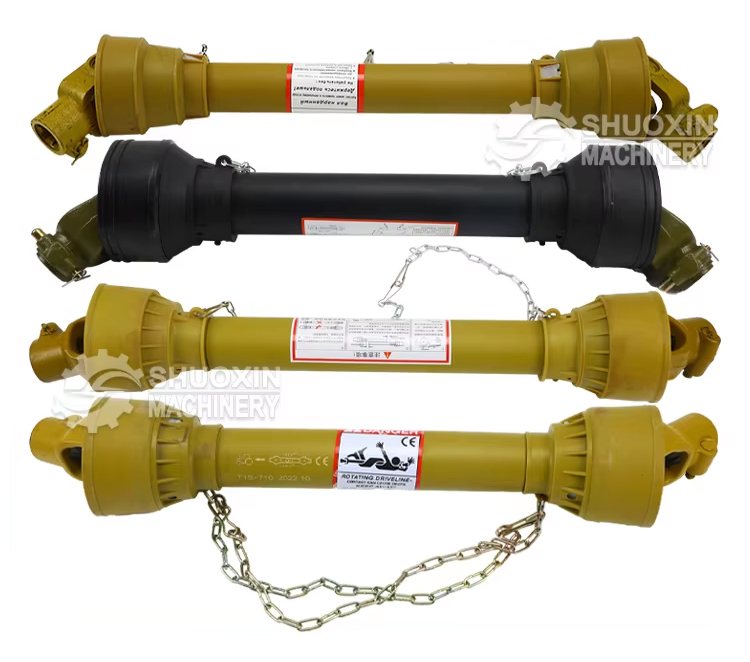

Hauektraktore unitate ardatzakShuoxin®-k ekoitzitakoa eta garatua da batez ere nekazaritza globalerako transmisio irtenbide eraginkorrak eta iraunkorrak eskaintzeko diseinatuta dago, nekazaritza gehiago nekazaritza eragiketak erraztasunez betetzeko.
